地源熱泵是一組系統非常復雜的空調系統，地源熱泵安裝不僅需要有系統機組及相關配件，還需要有相應的地源熱泵方案設計，只有有了詳細的系統方案設計，安裝施工才有章可循。

地源熱泵作為當下最為盛行冷暖空調產品，它的設計步驟主要有以下幾個步驟。

1、前期準備：確認空調冷熱負荷、生活熱水負荷等；收集項目所在地地質資料，獲得土壤的換熱量資料。對安裝地源熱泵的建筑進行冬夏季地下?lián)Q熱量的計算，由于不同地區土壤性質的不同，通過進行計算得出制冷量、制熱量及制冷系數和制熱系統等。

2、確認運行模式：想好怎么供熱、怎么供冷、怎么供生活熱水。

3、選擇設備：根據冷熱負荷及你的運行模式，確定由熱泵提供的負荷，從而選擇熱泵主機，然后選擇水泵。地下?lián)Q熱器的選擇，這個選擇是十分重要的，也是整個地源熱泵系統地下最為核心的部分，需要對換熱器的形式、管徑及長度、井的數目間距和水泵等進行選擇。

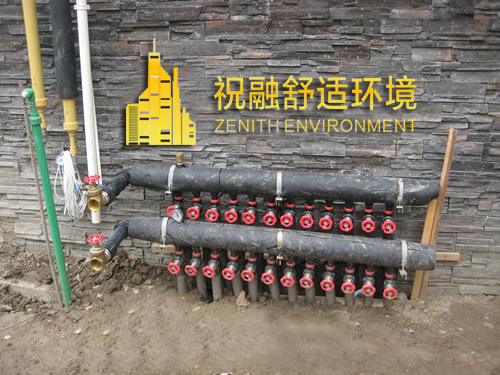

其中換熱器的選擇包括水平式和垂直式，這需要根據可利用的土地面積進行選擇。一般來講垂直埋管有三種形式，包括U型管、套管和單管，其中以U型管應用最多。地下?lián)Q熱器中流體流動的回路形式包括串聯和并聯，串聯方式管徑大，費用高，并聯相對費用低，管徑小，選擇使用的也較多。

4、室外工程設計：按規范要求，室外工程設計需要做全年8760小時的逐時負荷變化模擬，一般工程中很難做到，按大家常用的設計方法，根據負荷計算出想土壤的取熱量、排熱量，在根據收集到的土壤換熱資料計算出所需要的埋管長度，根據地質條件確定打孔深度，計算出換熱孔數量。

在選擇管材時一定要選擇質量過硬的，因為換熱器一旦埋入地下就不能夠進行維修或更換。因此這就要求管材的化學性質穩定，具有超強的耐腐蝕性，避免對后期的使用造成泄漏等影響。

整個地源熱泵系統的地下部分的注意事項眾多，只有將各個部分的工作都做好才能保證地源熱泵后期的使用效果。
