地源熱泵打井過程施工流程:

1、設備進場，確認施工環境，察看現場管線，避開管線打井。確定定設備房位置大小，現場測量放線定井位（每口井間距為3-4米）

2、安裝打井設備，接水、電，開挖泥漿池及循環溝槽。（循環池為1m?左右，循環溝槽深度80cm，寬40cm）

3、上面的工作做好后，準備工作就緒后可以開始鉆機鉆井了。

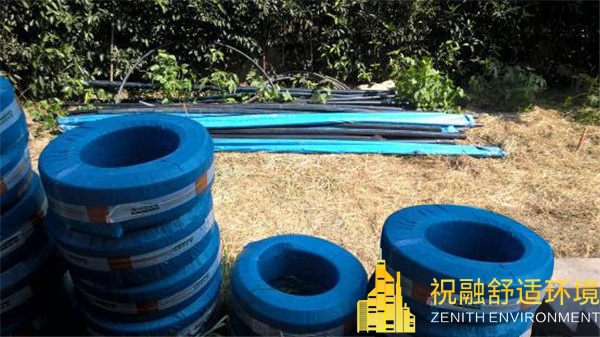

4、安裝放置管件：盡量采用剛出廠的供熱管材，不采用出廠已久的管材。U形彎管要采用定型的成品件，不宜采用現場直管道煨制的彎頭。

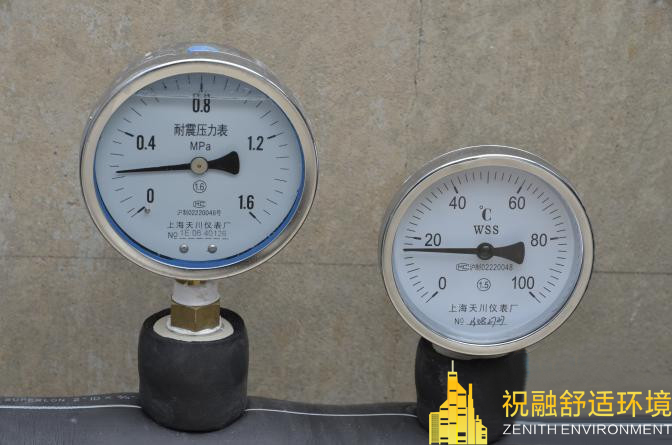

5、安裝下管前，測試管道壓力是否正常。強度試驗一般注水進行，注水后10分鐘壓降小于0.05MPa，即為合格。合格后兩端應用管帽封閉，以防止水泥漿進入管道。

6、PE管帶壓力下管。注意：管道內存水可在受壓時保證PE管不變形。

7、鉆井到達深度后，用膨潤土、黃沙調漿，配合循環灌漿回填井。

8、連接地埋水平管路，制作分集水器，并在地埋水平管路上鋪細沙，確保管路安全并無石子雜物等填進溝槽。

9、地源熱泵水平管溝槽回填。在細沙上用泥土鋪蓋，回填至與地面平整一致。

地源熱泵打井打多少米比較合適？

地源熱泵鉆井的具體地況和需求情況決定打井深度，有的需要打深的則50-400米，也有在地表不用打井的。一般來說大概情況如下：

1、垂直式地源熱泵

通過垂直鉆孔將閉合換熱系統埋置在50M～400M深的巖土體與土壤進行冷熱交換。此種系統適合于制冷供暖面積較大的建筑物，周圍有一定的空地，如別墅和寫字樓等。該系統初投資較高，施工難度相對較大，但占地面積較小。

2、水平式地源熱泵

水平式地源熱泵通過水平埋置于地表面2～4M以下的閉合換熱系統，它與土壤進行冷熱交換。此種系統適合于制冷供暖面積較小的建筑物，如別墅和小型單體樓。該系統初投資和施工難度相對較小，但占地面積較大。

3、地表水式地源熱泵

地源熱泵機組通過布置在水底的閉合換熱系統與江河、湖泊、海水等進行冷熱交換。此種系統適合于中小制冷供暖面積，臨近水邊的建筑物。它利用池水或湖水下穩定的溫度和顯著的散熱性，不需鉆井挖溝，初投資最小。但需要建筑物周圍有較深、較大的河流或水域。

4、地下水式地源熱泵

地源熱泵機組通過機組內閉式循環系統經過換熱器與由水泵抽取的深層地下水進行冷熱交換。地下水排回或通過加壓式泵注入地下水層中。此系統適合建筑面積大，周圍空地面積有限的大型單體建筑和小型建筑群落。

地源熱泵打井數量確定方法：

1、打井的數量與地質條件有很大的關系，粗細紗，黃土層，或卵石層、基巖層打孔的深度都不一樣的，2、與所配的地源熱泵機組的制熱量有關系，比如：制熱量是100KW，每延米的換熱量是45W3、上述兩個條件就能算出打井的數量來地埋管：地源熱泵埋管共分兩種，一種水平地埋，一種為垂直埋管：

規范規定：水平連接管的深度應在凍土層以下0.6m，且距地面不宜小于1.5m。

水平地埋管普遍使用在單相運行狀態的空調系統中，一般的設計埋管深度在2～4米之間，在只用于采暖時，土壤在整個冬天處于放熱狀態，溝的深度一定要深，管間距要大。

規范規定：豎直地埋管換熱器埋管深度宜大于20m，鉆孔孔徑不宜小于0.11m，鉆孔間距應滿足換熱需要，間距宜為3～6m。    垂直埋管換熱器通常采用的是U型方式，按其埋管深度可分為淺層（＜ 30 m），中層（30～100 m）和深層（＞100 m）3種。埋管深，地下巖土溫度比較穩定，鉆孔占地面積較少，但相應會帶來鉆孔、鉆孔設備的經費和高承壓埋管的造價提高。

地源熱泵中央空調與傳統中央空調對比：

1、系統簡單

一機多用，節約設備用房，應用范圍廣。地源熱泵可供暖、空調，還可用于生活熱水供應系統，一套系統可替代鍋爐加空調的兩套系統，因此一機多用，節省了建筑空間及設備的初投資，機組緊湊，節省設備用房空間，由此而產生的經濟效益相當可觀。

2、無需除霜

大地土壤溫度一年四季相對保持恒定，冬季也能保持在15℃以上，埋地換熱器不會結霜，可節省因結霜、除霜而消耗的能量。通過對比很容易發現地源熱泵中央空調優勢非常明顯，從這里我們也可以看出，為什么政府會大力推廣地源熱泵系統，地源熱泵的普及不僅關系到家庭用戶的切身利益，也很大程度上降低建筑能耗，緩解環境能源壓力，優化生態環境。

3、運行費用

地源熱泵系統在運行中的節能特點也是顯而易見的：通常地源熱泵消耗1kW的能量，用戶可以得到4kW以上的熱量或冷量，其制冷、制熱系數可達4以上，與傳統的空氣源熱泵相比，要高出40%，其運行費用為普通中央空調的50%～60%。

4、運行效率

對于普通中央空調系統，不管是采用風冷熱泵機組還是采用冷卻塔的冷水機組，無一例外的要受外界天氣條件的限制，即空調區越需要供冷或供熱時，主機的供冷量或供熱量就越不足，即運行效率下降，這在夏熱冬冷地區的使用就受到了影響。

而土壤源熱泵機組與外界的換熱是通過大地，而大地的溫度很穩定，不受外界空氣的變化而影響運行效率，因此，土壤源熱泵的運行效率是最高的。達到相同的制冷制熱效率，土壤源熱泵主機的輸入功率較小，即為業主提供了較低運行費的空調系統，在全年時間使用空調的場所，這種效果尤為明顯。
