從四十年代的手搖摺扇，到六十年代的電風扇，再到八九十年代的分體式空調、中央空調，我國家庭制冷設備經歷了多次更新?lián)Q代。現在，地源熱泵成為最新的選擇走進我們的生活。下面，祝融環境地源熱泵專家?guī)黄饋碚J(rèn)識什么是地源熱泵，了解地源熱泵工作原理，看看它是如何實現空調制冷、采暖和生活熱水三位一體的。

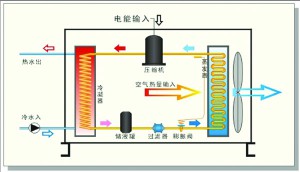

作為自然界的現象，正如水由高處流向低處那樣，熱量也總是從高溫流向低溫。但人們可以創造機器，如同把水從低處提升到高處而采用水泵那樣，采用熱泵可以把熱量從低溫抽吸到高溫。所以熱泵實質上是一種熱量提升裝置，它本身消耗一部分能量，把環境介質中貯存的能量加以挖掘，提高溫位進行利用，而整個熱泵裝置所消耗的功僅為供熱量的三分之一或更低，這也是熱泵的節能特點。熱泵是一種能從自然界的空氣、水或土壤中獲取低品位熱，經過電力做功，輸出可用的高品位熱能的設備，可以把消耗的高品位電能轉換為3倍甚至3倍以上的熱能，是一種高效供能技術。熱泵技術在空調領域的應用可分為空氣源熱泵、水源熱泵以及地源熱泵三類。由于熱泵是提取自然界中能量，效率高，沒有任何污染物排放，是當今最清潔、經濟的能源方式。在資源越來越匱乏的今天，作為人類利用低溫?zé)崮艿淖钕冗M(jìn)方式，熱泵技術已經在全世界范圍內受到廣泛關注和重視。

地源熱泵— 地源熱泵(也稱地?zé)岜?是利用地下常溫土壤和地下水相對穩定的特性，通過深埋于建筑物周圍的管路系統或地下水，采用熱泵原理，通過少量的高位電能輸入，實現低位熱能向高位熱能轉移與建筑物完成熱交換的一種技術。地源熱泵空調系統主要分為三個部分：室外地能換熱系統、水源熱泵機組系統和室內采暖空調末端系統。其中水源熱泵機組主要有兩種形式：水-水型機組或水-空氣型機組。三個系統之間靠水或空氣換熱介質進行熱量的傳遞，水源熱泵與地能之間換熱介質為水，與建筑物采暖空調末端換熱介質可以是水或空氣。

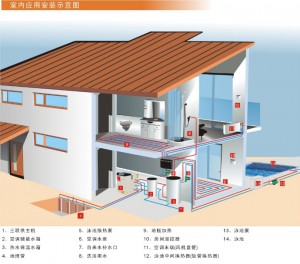

地源熱泵可以做到集采暖、空調制冷和生活熱水于一身，一套地源熱泵可以替換原有的供熱鍋爐、制冷空調和生活熱水加熱的三套裝置或系統，從而也增加的經濟性。下面，我們將從夏季、過渡季節、冬季三方面，來全面分析地源熱泵工作原理圖。

地源熱泵原理：

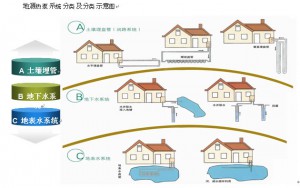

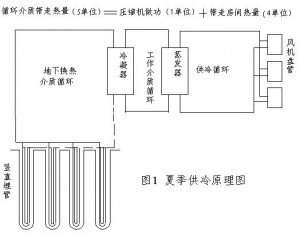

地源熱泵工作原理是：冬季，熱泵機組從地源（淺層水體或巖土體）中吸收熱量，向建筑物供暖；夏季，熱泵機組從室內吸收熱量并轉移釋放到地源中，實現建筑物空調制冷。根據地?zé)峤粨Q系統形式的不同，地源熱泵系統分為地下水地源熱泵系統和地表水地源熱泵系統和地埋管地源熱泵系統。 地源熱泵制冷原理： 地源熱泵系統在制冷狀態下，地源熱泵機組內的壓縮機對冷媒做功，使其進行汽-液轉化的循環。通過冷媒/空氣熱交換器內冷媒的蒸發將室內空氣循環所攜帶的熱量吸收至冷媒中，在冷媒循環的同時再通過冷媒/水熱交換器內冷媒的冷凝，由循環水路將冷媒中所攜帶的熱量吸收，最終通過室外地能換熱系統轉移至地下水或土壤里。在室內熱量通過室內采暖空調末端系統、水源熱泵機組系統和室外地能換熱系統不斷轉移至地下的過程中，通過冷媒-空氣熱交換器（風機盤管），以13℃以下的冷風的形式為房供冷。

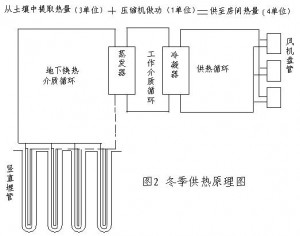

地源熱泵制熱原理：

地源熱泵系統在制熱狀態下，地源熱泵機組內的壓縮機對冷媒做功，并通過四通閥將冷媒流動方向換向。由室外地能換熱系統吸收地下水或土壤里的熱量，通過水源熱泵機組系統內冷媒的蒸發，將水路循環中的熱量吸收至冷媒中，在冷媒循環的同時再通過冷媒/空氣熱交換器內冷媒的冷凝，由空氣循環將冷媒所攜帶的熱量吸收。在地下的熱量不斷轉移至室內的過程中，以室內采暖空調末端系統向室內供暖。
