地源熱泵作為一種穩定、舒適、節能、環保的優質空調系統近年來備受消費者的喜愛。因此讓地源熱泵得到了快速的發展與廣泛的市場前景，而這項系統的重要組成部分—地源熱泵用管，在選擇合適的地源熱泵用管對于家居生活而言也是十分重要的。

地源熱泵用管—選擇合適的地源熱泵用管原因

地源熱泵系統通過循環液在封閉的地下埋管(PE換熱盤管)中流動，實現系統與大地之間的換熱，利用大地巖土層中的可再生熱能。由于較深的地層中在未受干擾的情況下常年保持恒定的溫度，與室外氣溫相比是冬暖夏涼，因此地源熱泵可克服空氣源熱泵的技術障礙，且效率大大提高。地源熱泵系統普遍采用的配置形式是垂直埋管。垂直埋管是在地層中垂直鉆孔(埋管深度在地下200米以內)的一種配置形式。管材埋地深，運行后不便于維修，因此地源熱泵系統對管材材質的各項性能指標及質量有很高的要求。

由于地源熱泵系統通過循環液在封閉的地下埋管中流動，實現系統與大地之間的換熱，利用土壤中的可再生熱能。在較深的地層中在不受外界環境影響，可常年保持恒定的溫度，與室外氣溫相比形成了冬暖夏涼的條件，因此讓地源熱泵的運行效率得到了較大的提升。地源熱泵系統普遍采用的方式是垂直埋管。垂直埋管是在地層中垂直鉆孔(一般埋管深度在地下200米以內)的一種配置形式。管材埋地深，運行后不便于維修，因此地源熱泵系統對管材材質的各項性能指標及質量有很高的要求。

地源熱泵用管—地源熱泵地埋管設計及布置形式

如果熱泵機組給出地埋管側的流量要求，或者給出蒸發器的熱負荷及其溫差要求，我們都可以用上述的小軟件，按經濟比摩阻試算管徑。有的朋友可能會問，是不是還有流速的要求。供熱管網的流速要求是和管徑有關的。室外管網流速一般控制在2m/s以下就可以了。當按經濟比摩阻試算的管徑一般都滿足流速的要求，因此我們主要考慮比摩阻，順便看看流速就可以了。如果覺得按經濟比摩阻選出來的管徑流速太大或者太小，還可以人為的調整。

地源熱泵地埋管設計及布置形式

在地源熱泵地埋管設計工作中，最重要的就是要注意布置管道的方式，目前地埋管可以分為垂直埋管和水平埋管兩種方式來進行。

1.垂直埋管

垂直埋管，利用這種方式來埋管相對水平埋管的方式不用占用特別多的面積，同時垂直埋管的工作穩定性也相對比較的高，但是和水平埋管方式相比，需要的造價也更高，所以在選擇這種方式來施工的時候，需要考慮到價格的因素。

2.水平埋管

水平埋管，采用這種方式來進行埋管需要的施工面積比較大，因為管材的鋪設所占用的面積大，因此對于施工環境有很高的要求。但是采用水平埋管的方式擁有造價低的優勢，所以利用這種方式的人也很多。

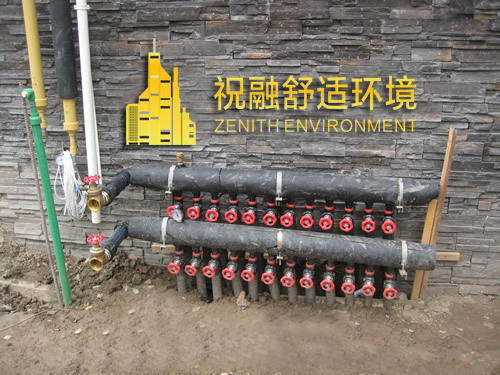

以上我們解決了管徑的選擇和水泵流量的計算，下面說說水泵的揚程如何選擇。先說地埋管側的一次泵。地埋管側的循環阻力由最大阻力的地埋管環路、集分水器、蒸發器及其主管線組成。這些沿程阻力仍然可以由上述水利計算器逐項累加求得。局部阻力可以查手冊查處各管件的阻力系數，帶入上述水利計算器。如果簡單估算的話，可以取沿程阻力的1.5倍作為管路的總阻力。熱泵機組的蒸發器可以查廠家樣本獲得。暫時沒能找到樣本的話，可以按10米左右的阻力進行估算。當我們選擇水泵的時候，還要加上10%的余量。再說說二次泵系統。二次網系統由冷凝器，外部管網和室內阻力組成。類似的，管路部分可以由鴻業水力計算器計算，冷凝器還是查廠家樣本。我們再總結以下：二次泵的供熱流量由供熱系統的負荷決定，這個流量根據建筑規模可能很小，也可能很大；二次泵的揚程，很多可能在30米左右的樣子，因為再大、再高的建筑就要分區了，揚程變化沒有流量那么大。根據能量轉化和守恒定律，二次泵的釋熱流量一般等于室內負荷加機組功率。由此我們可以計算二次泵的流量。二次泵的揚程變化范圍也不是漫無邊際，很多在28~32m的樣子。有了流量和揚程就可以選水泵了。

這兩點就是地源熱泵用管的方法，我們在選擇地源熱泵用管時候，一定注意的問題及在場地選擇適合布置方式，位地源熱泵提供的熱能提供更加節能合理和科學的方法。
